Montageanleitung Rollo

Rollo montieren — in 6 Schritten

Diese Anleitung gilt für unsere Kettenzugrollos (LEHA KKRO-S und KKRO-M) — also auch für breite Anlagen bis 280 cm. Sie passt für Wand-, Decken- und Nischenmontage; der Ablauf ist immer derselbe.

Dauer ca. 30 Minuten Breiten bis 280 cm Wand · Decke · Nische Original-PDF zum Download

Das brauchen Sie

  • Bohrmaschine und passende Dübel/Schrauben für Ihren Untergrund
  • Kreuzschraubenzieher
  • Innensechskantschlüssel (Inbus) — liegt dem Rollo bei
  • Massband, Bleistift, Wasserwaage
  • Trittleiter

Zuerst prüfen

  • Sind alle Träger dabei? Breite Rollos haben zusätzliche Mittelträger — es müssen alle montiert werden.
  • Stimmen Breite, Höhe und Bedienseite (Kette links oder rechts)?
  • Montieren Sie an der Wand, an der Decke oder in der Fensternische?
  • Untergrund tragfähig — bei Gipskarton unbedingt Hohlraumdübel verwenden.
Maiko Reiner montiert einen Sonnenschutz am Fenster
Montage in der Region Zürich

Wir montieren Ihre Rollos

Sie müssen nicht selbst bohren. In der Region Zürich montiere ich Ihre Rollos — Träger auf einer Linie, Rollo eingeklickt, Kette geprüft und der Kettenspanner als Kindersicherung gesetzt.

Montage anfragen +41 77 455 83 71

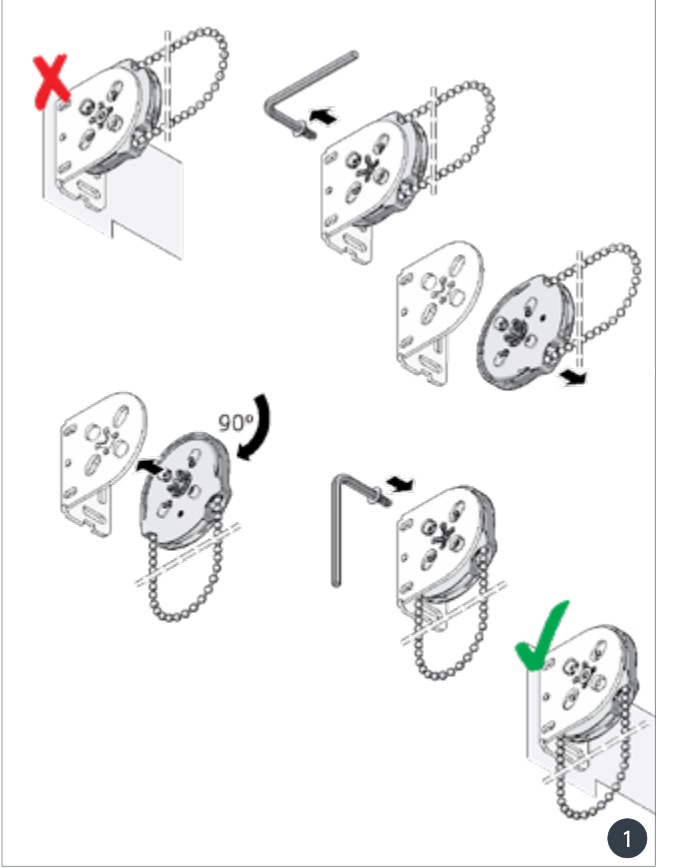

Schritt 1: Getriebeträger mit dem Inbusschlüssel lösen und um 90 Grad drehen — falsche und richtige Lage der Bedienkette
1

Träger auf Ihre Montageart einstellen

Der runde Getriebeträger lässt sich auf der Trägerplatte in 90°-Schritten drehen. So wird aus dem Wandträger ein Deckenträger — und die Bedienkette läuft in jedem Fall frei nach unten.

  • Mit dem Inbusschlüssel die Verriegelung lösen.
  • Den runden Träger abnehmen, um 90° drehen und wieder aufsetzen.
  • Mit dem Inbusschlüssel wieder festziehen.
Falsch (✗): die Kette schleift an Wand, Träger oder Laibung. Richtig (✓): die Kette hängt frei vor der Wand und läuft nirgends an.

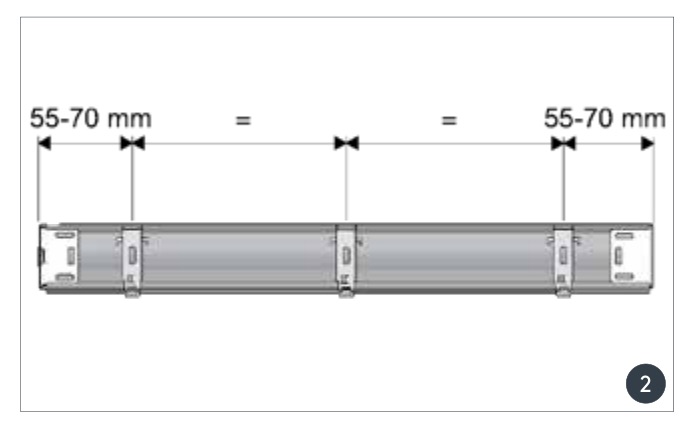

Schritt 2: Trägerabstände anzeichnen — 55 bis 70 mm von den Enden, Mittelträger gleichmässig verteilt
2

Trägerpositionen anzeichnen

Die beiden äusseren Träger kommen 55–70 mm von den Rohrenden entfernt. Alle weiteren Träger werden dazwischen gleichmässig verteilt (im Bild mit «=» markiert).

  • Rollo auf eine weiche Unterlage legen und die Positionen abmessen.
  • Anrisse auf Wand oder Decke übertragen und mit der Wasserwaage waagrecht ausrichten.
Breite Rollos: Ein Rollo mit 280 cm Breite braucht mehr als zwei Träger, sonst hängt das Rohr durch. Verwenden Sie immer alle mitgelieferten Träger — die Anzahl ist auf die bestellte Breite abgestimmt.

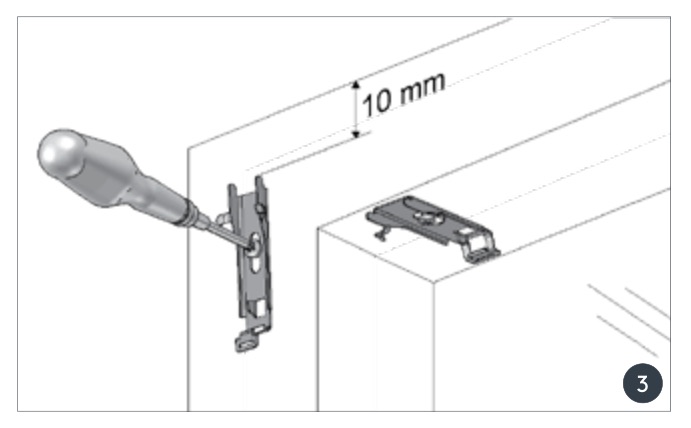

Schritt 3: Träger anschrauben — 10 mm Abstand zur Decke bei Wandmontage
3

Träger anschrauben

Löcher bohren, dübeln und die Träger festschrauben. Bei Wandmontage halten Sie 10 mm Abstand zur Decke ein, damit sich der Stoff frei aufwickeln kann. Bei Deckenmontage werden dieselben Träger flach an die Decke geschraubt.

  • Alle Träger auf einer Linie — vor dem Festziehen nochmals mit der Wasserwaage prüfen.
  • Bei Nischenmontage genügend Abstand zum Fenstergriff einplanen.

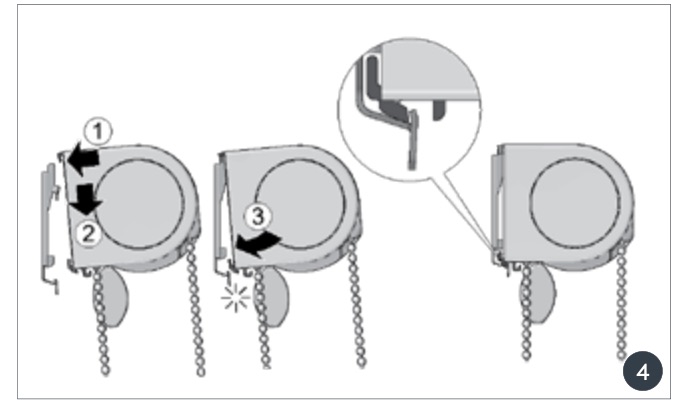

Schritt 4: Rollo vorne einhaken, nach unten drücken und den Riegel bis zum Klick nach vorne schieben
4

Rollo einklicken

Das Rollo wird nur eingehängt und verriegelt — geschraubt wird daran nichts.

  • 1. Rollo vorne oben in den Träger einhaken.
  • 2. Rollo nach unten in den Träger drücken.
  • 3. Den Riegel nach vorne schieben, bis er hörbar einrastet.
Arbeiten Sie bei breiten Rollos zu zweit und hängen Sie zuerst die beiden äusseren Träger ein, danach die Mittelträger. Prüfen Sie anschliessend, ob jeder Riegel wirklich eingerastet ist.

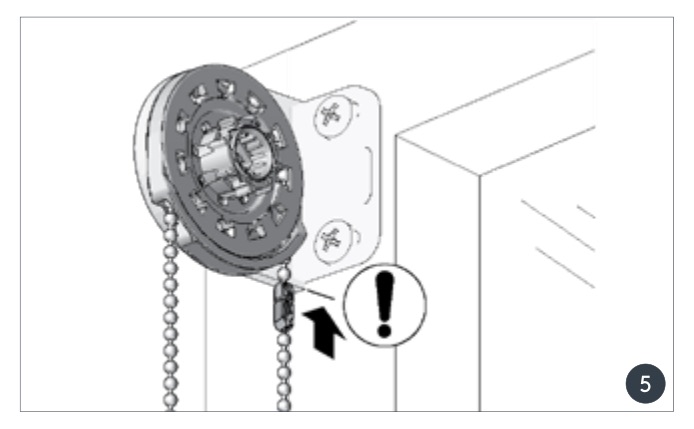

Schritt 5: Bedienkette prüfen — sie muss frei im Kettenrad laufen
5

Bedienkette prüfen

Vor dem ersten Bedienen kontrollieren: Die Kette muss sauber im Kettenrad liegen, darf nicht verdreht sein und nirgends anstehen. Der Verbinder in der Kette gehört zur Sicherheitsausstattung und darf nicht entfernt werden.

  • Rollo langsam ein paar Mal auf und ab fahren.
  • Läuft der Stoff schief, Träger lösen und die Ausrichtung nachkorrigieren.

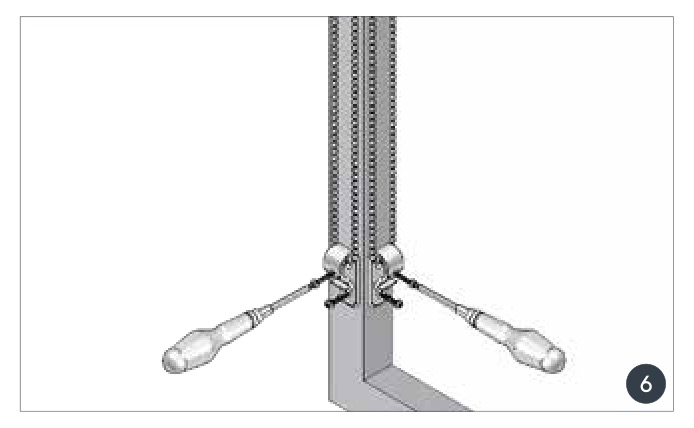

Schritt 6: Kindersicherung — Kettenspanner an Wand oder Fensterrahmen anschrauben
6

Kindersicherung montieren

Zum Schluss wird der mitgelieferte Kettenspanner so an der Wand oder am Fensterrahmen angeschraubt, dass die Kette gespannt ist und keine Schlaufe mehr bildet.

  • Kette senkrecht spannen, Position anzeichnen, bohren und mit beiden Schrauben fixieren.
  • Die Kette darf sich danach nicht mehr aushängen oder durchhängen lassen.

Sicherheitshinweis: Kette immer sichern

Lose Bedienketten sind für Kleinkinder gefährlich. Der Kettenspanner ist deshalb kein Zubehör, sondern Teil der Anlage und muss montiert werden — besonders in Kinder- und Schlafzimmern. Fehlt Ihnen ein Spanner oder ist er defekt, finden Sie Ersatz bei den Rollo-Ersatzteilen.

Original-Anleitung als PDF

Die vollständige Montage- und Bedienungsanleitung des Herstellers (LEHA, Modelle KKRO-S / KKRO-M, Dok. RO-AT43-2303) mit allen Zeichnungen — in Deutsch, Englisch, Italienisch und Tschechisch.

PDF herunterladen

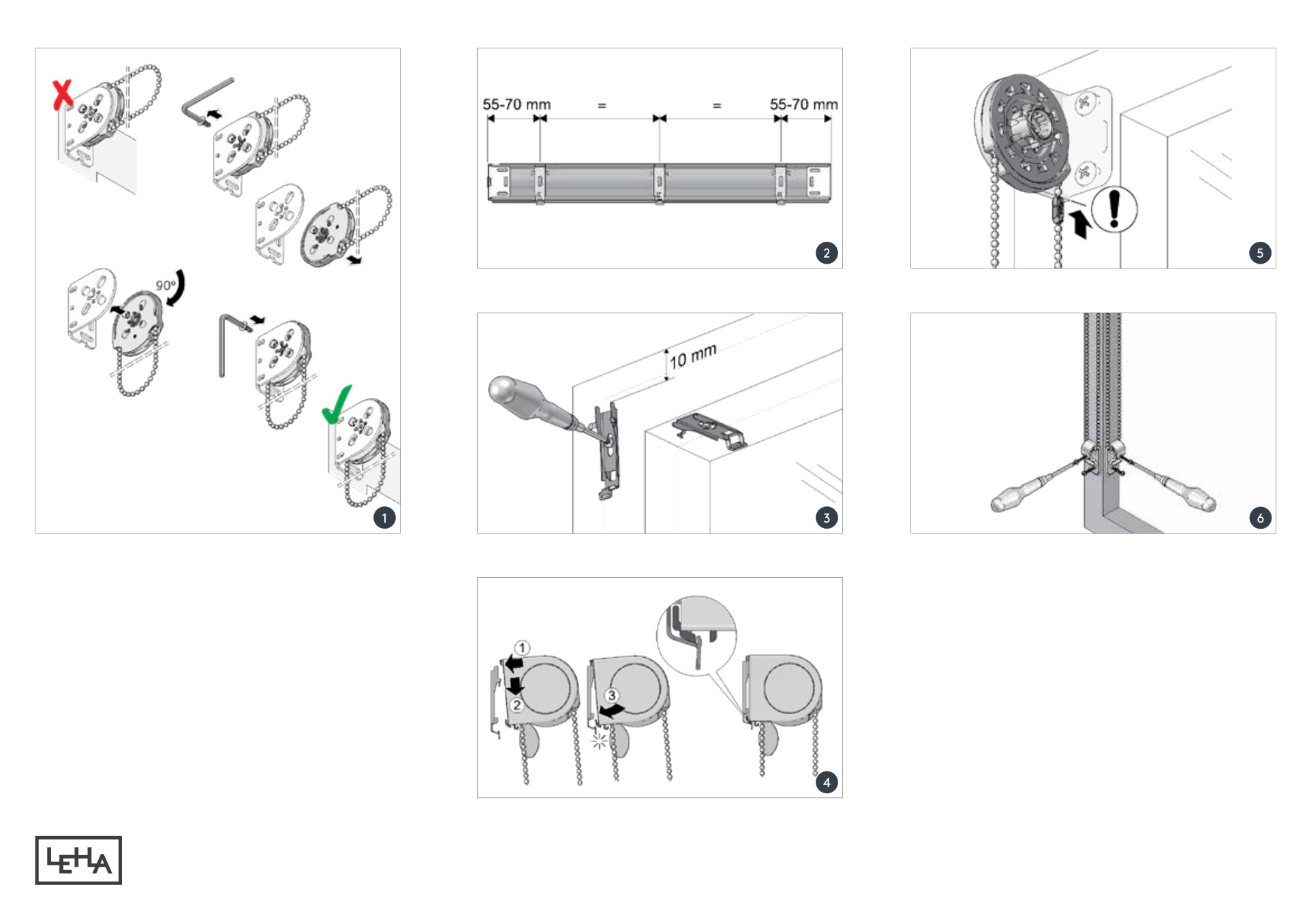

Montageanleitung Rollo — alle sechs Montageschritte auf einer Seite

Pflege

Bei normaler Verschmutzung genügt es, den Stoff feucht oder mit warmer Feinwaschmittellauge abzuwischen bzw. abzubürsten — je nach Stoffqualität. Nicht in die Waschmaschine geben und nicht chemisch reinigen.

Garantie

Auf die Technik unserer Rollos gibt der Hersteller 5 Jahre Garantie. Voraussetzung ist eine fachgerechte Montage und Bedienung gemäss dieser Anleitung. Details finden Sie auf unserer Garantie-Seite.
